1SBK134037R1400
Designação: DRAF09-14P 250-500V50/60HZ

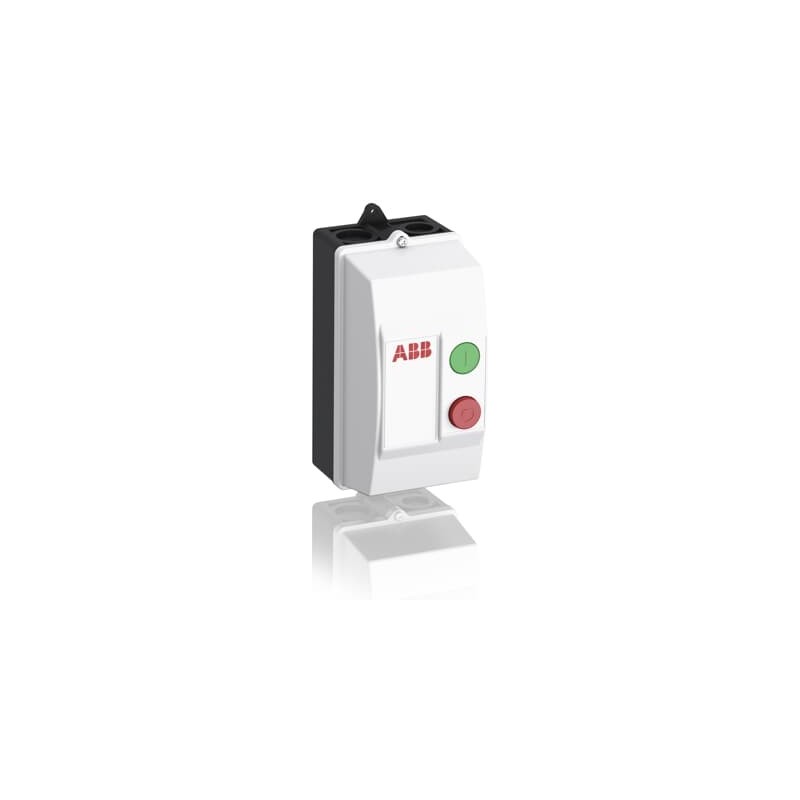

O DRAF09-14P é um arrancador direto (DOL) em caixa, equipado com um contactor AF, destinado ao controlo de motores assíncronos trifásicos até 690 V AC.
Cada arrancador é fornecido montado e cablado. Inclui:
- Caixa plástica IP66, tipo 4X, com duplo isolamento;
- 1 botão verde embutido “I” para LIGAR e 1 botão vermelho saliente “O” para DESLIGAR/RESET;
- 4 entradas/saídas de cabo através de zonas destacáveis;
- 1 contactor tripolar AF09-30-10-14 com contacto de retenção;
- Alimentação de comando fase-fase de 250–500 V AC, 50/60 Hz;
- 1 bloco de contacto de arranque CB5-10;
- 1 terminal PE e 1 terminal de neutro.
O relé térmico de sobrecarga TF42 deve ser encomendado separadamente e selecionado de acordo com a corrente nominal do motor.
15.DRAF09-14P
Ficha informativa
- N.º de Polos
- 3P
- Tensão / Categoria de Utilização
- 690 V; AC
- Material
- Plástico
- Grau de Proteção
- IP66
- Frequência
- 50/60 Hz
Referências específicas
- ean13
- 3471522144843
